Moduli SFP: alimentare il flusso di traffico delle reti moderne

I. Introduzione a Moduli SFP

A. Hook: la spina dorsale del networking moderno

Nell'intricata rete della moderna comunicazione digitale, in cui i dati fluiscono alla velocità della luce, ci sono eroi sconosciuti che lavorano instancabilmente dietro le quinte. Tra questi, il Modulo pluggable pluggable (SFP) di piccole forme Si distingue come un componente critico, abilitando silenziosamente la connettività ad alta velocità che alimenta tutto, dai vasti data center alla tua esperienza quotidiana su Internet. Spesso trascurati, questi ricetrasmettitori compatti sono, in sostanza, la spina dorsale della rete contemporanea.

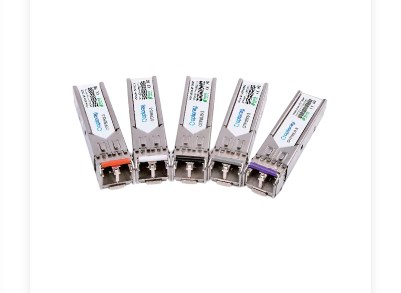

B. Che cos'è un modulo SFP?

Un modulo SFP è un ricetrasmettitore ottico compatto, a caldo utilizzato sia per le applicazioni di telecomunicazione che per la comunicazione dei dati. Il suo scopo principale è convertire i segnali elettrici in segnali ottici (e viceversa) per facilitare la trasmissione dei dati sui cavi in fibra ottica o per fornire connettività in rame.

1. Definizione e scopo : Al suo nucleo, un modulo SFP è un convertitore di interfaccia gigabit in miniatura (GBIC) che consente ai dispositivi di rete come switch, router e schede di interfaccia di rete (NICS) di connettersi a vari cavi in fibra ottica o cavi di rame. Agisce come un'interfaccia, consentendo ai dati di viaggiare su diversi media fisici.

2. Caratteristiche chiave :

Hot-pluggable : SFPS può essere inserito o rimosso da un dispositivo di rete senza spegnere il sistema, minimizzando i tempi di inattività e semplificando la manutenzione.
Compatto : Le loro dimensioni ridotte consentono un'elevata densità di porte sulle apparecchiature di rete, rendendole ideali per ambienti vincolati nello spazio.
Versatile : SFPS supporta una vasta gamma di standard di rete, velocità di dati e distanze, rendendoli adattabili a diverse esigenze di networking.

C. Breve storia ed evoluzione (da GBIC a SFP e oltre)

Il modulo SFP è emerso come successore del più grande ricetrasmettitore del convertitore di interfaccia gigabit (GBIC). Mentre i GBIC erano efficaci, le loro dimensioni voluminose limitate la densità della porta sulle apparecchiature di rete. La spinta del settore per la miniaturizzazione e una maggiore efficienza hanno portato allo sviluppo dell'SFP, che ha offerto la stessa funzionalità in un'impronta significativamente più piccola. Questa evoluzione ha segnato un momento fondamentale, consentendo ai produttori di rete di progettare dispositivi più compatti e potenti. Il successo dell'SFP ha spianato la strada a ricetrasmettitori ancora più veloci e più avanzati come SFP, Qsfp e Osfp, ciascuno spingendo i confini delle velocità di trasmissione dei dati.

D. Importanza nell'infrastruttura di rete di oggi

In un'epoca definita da un enorme consumo di dati e dalla domanda di comunicazione istantanea, l'importanza dei moduli SFP non può essere sopravvalutata. Sono fondamentali per:

Scalabilità : Consentendo alle reti di espandersi e adattarsi facilmente alle crescenti richieste di dati semplicemente scambiando moduli.
Flessibilità : Consentendo a un singolo dispositivo di rete di supportare vari tipi di connessioni (ad es. Fibra a corto raggio, fibra a lungo raggio o rame) modificando l'SFP.
Affidabilità : Fornire collegamenti robusti e ad alte prestazioni essenziali per le applicazioni critiche in data center, reti aziendali e telecomunicazioni.

Senza questi piccoli, ma potenti, componenti, le reti ad alta velocità, flessibili ed efficienti su cui facciamo affidamento quotidianamente semplicemente non sarebbe possibile.

Ii. Comprensione delle basi del modulo SFP

A. Anatomia di un modulo SFP

Un modulo SFP, nonostante le sue dimensioni ridotte, è un sofisticato pezzo di ingegneria che comprende diversi componenti cruciali che lavorano in concerto per facilitare la trasmissione dei dati.

1. Componenti del ricetrasmettitore (trasmettitore, ricevitore) : Il cuore di un modulo SFP si trova nei suoi componenti del ricetrasmettitore. Da un lato, c'è un trasmettitore (TX) che converte i segnali di dati elettrici in impulsi di luce ottica usando un diodo laser (per fibre ottiche) o segnali elettrici per il rame. Dall'altro lato, a ricevitore (RX) rileva questi impulsi di luce ottica in arrivo o segnali elettrici e li converte in segnali di dati elettrici che il dispositivo di rete può comprendere. Questa doppia funzionalità è il motivo per cui sono spesso definiti "ricetrasmettitori".

2. Interfaccia elettrica : Questa è la parte del modulo SFP che si collega direttamente al dispositivo di rete host (ad esempio una porta di switch). È costituito da una serie di pin che stabiliscono la connessione elettrica, consentendo all'SFP di ricevere energia e scambiare segnali di dati con i circuiti del dispositivo. Questa interfaccia aderisce a standard specifici per garantire l'interoperabilità.

3. Interfaccia ottica (connettore LC) : Per SFP in fibra ottica, l'interfaccia ottica è dove si collega il cavo in fibra ottica. Il tipo di connettore più comune utilizzato per i moduli SFP è il LC (Lucent Connector) . I connettori LC sono connettori a fatica a formato piccolo noti per le loro capacità ad alta densità e prestazioni affidabili, rendendoli ideali per la progettazione compatta di moduli SFP. In genere presentano un meccanismo di bloccaggio per garantire una connessione sicura.

4. Digital Diagnostic Monitoring (DDM) / Digital Optical Monitoring (DOM) : Molti moderni moduli SFP sono dotati di funzionalità DDM o DOM. Questa funzione consente agli amministratori di rete di monitorare i parametri in tempo reale dell'SFP, come potenza di uscita ottica, potenza di ingresso ottico, temperatura, corrente di polarizzazione laser e tensione di alimentazione del ricetrasmettitore. DDM/DOM è prezioso per la gestione della rete, consentendo la risoluzione proattiva dei problemi, il monitoraggio delle prestazioni e la manutenzione predittiva, migliorando così l'affidabilità della rete.

B. Come funzionano i moduli SFP

Il principio operativo di un modulo SFP ruota attorno all'efficace conversione e trasmissione dei segnali.

1. Conversione del segnale (elettrica in ottica e viceversa) : Quando è necessario inviare i dati da un dispositivo di rete su un cavo in fibra ottica, i segnali di dati elettrici dal dispositivo vengono immessi nel trasmettitore dell'SFP. Il trasmettitore converte questi segnali elettrici in impulsi di luce (usando un laser VCSEL o DFB per SFP in fibra o segnali elettrici specifici per SFP di rame). Questi impulsi di luce viaggiano quindi attraverso il cavo in fibra ottica. All'estremità ricevente, il ricevitore di un altro modulo SFP rileva questi impulsi di luce e li converte in segnali elettrici, che vengono quindi trasmessi al dispositivo di rete collegato.

2. Ruolo nella trasmissione dei dati su cavi in fibra ottica : Gli SFP sono intermediari cruciali nelle reti in fibra ottica. Abilitano la trasmissione ad alta velocità e lunga distanza di dati che sarebbero impossibili con il tradizionale cablaggio di rame oltre alcune lunghezze. Convertendo i segnali elettrici in luce, superano i limiti della resistenza elettrica e dell'interferenza elettromagnetica, consentendo un flusso di dati robusto e rapido attraverso vaste distanze all'interno dei data center, tra edifici o persino tra le città.

C. Vantaggi chiave dei moduli SFP

L'adozione diffusa dei moduli SFP è in gran parte dovuta ai significativi vantaggi che offrono nella progettazione e nel funzionamento della rete.

1. Flessibilità e scalabilità : SFPS fornisce flessibilità senza pari. Un singolo switch di rete può supportare vari tipi di connessioni (ad es. Fibra multimodali a corto raggio, fibra singola a lungo raggio o Ethernet di rame) semplicemente popolando le sue porte SFP con i moduli appropriati. Questa modularità consente alle reti di ridimensionare facilmente, adattandosi alla modifica dei requisiti senza la necessità di sostituire interi dispositivi di rete.

2. Costo-efficacia : Consentendo agli amministratori di rete di acquistare solo i ricetrasmettitori specifici necessari per le applicazioni attuali, gli SFP riducono i costi hardware iniziali. Inoltre, le loro funzionalità di natura e DDM di natura a caldo semplificano la manutenzione e la risoluzione dei problemi, portando nel tempo a minori spese operative.

3. Natura a calore : Come accennato, gli SFP possono essere inseriti o rimossi mentre il dispositivo di rete è operativo. Questa funzione "Sveppabile a caldo" minimizza i tempi di inattività della rete durante gli aggiornamenti, le sostituzioni o la risoluzione dei problemi, garantendo la disponibilità di servizi continui.

4. Standardizzazione (MSA - Accordo multi -source) : La progettazione e la funzionalità dei moduli SFP sono regolati da un accordo multi-source (MSA). Questo accordo a livello di settore garantisce che gli SFP di diversi produttori siano interoperabili, prevenendo il blocco dei fornitori e promuovendo un mercato competitivo. Questa standardizzazione è un grande vantaggio, offrendo agli utenti una vasta gamma di scelte e garantendo la compatibilità attraverso diverse apparecchiature di rete.

Iii. Tipi di moduli SFP

La versatilità dei moduli SFP è in gran parte attribuita alla vasta gamma di tipi disponibili, ciascuno progettato per soddisfare requisiti di networking specifici riguardanti la velocità di trasmissione, la distanza di trasmissione e il tipo di fibra. Comprendere queste categorie è essenziale per la selezione dell'SFP appropriato per ogni data applicazione.

A. categorizzazione per velocità di dati

I moduli SFP sono principalmente classificati per la velocità dati massima che possono supportare. Ciò determina la loro idoneità per diversi standard Ethernet.

Categoria	Velocità dati	Descrizione	Tipi comuni	Tipo di fibra/cavo	Distanza tipica
100Base (Fast Ethernet)	100 Mbps	Progettato per applicazioni Ethernet veloci, utilizzate in sistemi legacy o applicazioni industriali specifiche.	100Base-FX, 100Base-LX	Fibra multi-modalità o in modalità singola	Fino a 2 km (FX), fino a 10 km (LX)
1000Base (Gigabit Ethernet)	1 Gbps	Tipo più comune, ampiamente utilizzato nelle reti aziendali e nei data center.	1000Base-SX	Fibra multi-modalità (MMF)	Fino a 550 metri
			1000Base-LX/LH	Fibra a singola modalità (SMF)	Fino a 10 km
			1000Base-Zx	Fibra a singola modalità (SMF)	Fino a 70-80 km
			1000Base-T	Rame (RJ45)	Fino a 100 metri

B. categorizzazione per lunghezza d'onda/distanza

Oltre alla velocità dei dati, gli SFP sono anche classificati per la lunghezza d'onda della luce che usano e dalla distanza massima che possono coprire.

Categoria	Lunghezza d'onda/metodo	Descrizione	Uso tipico
A breve distanza (SR)	850 nm	Progettato per distanze più brevi su fibra a più modalità.	Collegamenti intra-costruzione, data center
Lunga portata (LR)	1310 nm	Progettato per distanze più lunghe sulla fibra singola.	Inter-building, reti del campus
Esteso-raach (er)	1550 nm	Offre distanze ancora maggiori sulla fibra singola.	Metropolitan Area Networks (Mans), Connessioni aziendali a lungo raggio

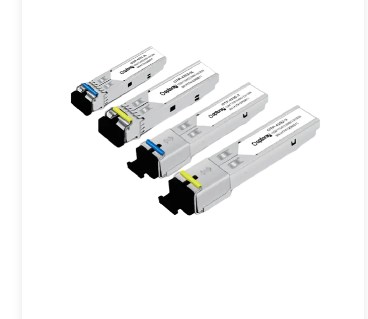

SFPS bidirezionale (BIDI)	Due diverse lunghezze d'onda (ad es. 1310/1490 nm)	Trasmette e riceve dati su un singolo filo di cavo in fibra ottica.	Fibra a casa (FTTH) Applicazioni
CWDM SFPS (multiplexing di divisione a lunghezza d'onda grossolana)	Lunghezze d'onda ampiamente distanziate (ad es. 1270-1610 nm)	Consente più canali di dati su un singolo filo in fibra utilizzando lunghezze d'onda diverse. Conveniente per le media distanze.	Metro Ethernet, Enterprise Networks
DWDM SFPS (Dense Lunghezza d'onda Divisione multiplexing)	Lunghezze d'onda strettamente distanziate (ad es. B-banda 1530-1565 nm)	Consente un numero significativamente più elevato di canali e una maggiore larghezza di banda su una singola fibra.	Reti a lungo raggio e ad alta capacità

C. Moduli SFP specializzati

Oltre alle applicazioni Ethernet standard, gli SFP sono adattati anche per altri protocolli di networking.

1. SFPS in fibra canale : Questi moduli sono specificamente progettati per le reti di canali in fibra, che sono comunemente utilizzate nelle reti dell'area di stoccaggio (SANS). Supportano varie velocità del canale in fibra (ad es. 1G, 2G, 4G, 8G) e sono cruciali per il trasferimento di dati ad alta velocità tra server e dispositivi di archiviazione.

2. SONET/SDH SFPS : Networking ottico sincrono (SONET) e la gerarchia digitale sincrona (SDH) sono protocolli standardizzati per la trasmissione di informazioni digitali sulla fibra ottica. Gli SFP sono disponibili per supportare vari tassi SONET/SDH (ad es. OC-3, OC-12, OC-48), abilitandone l'uso nelle reti di telecomunicazioni per la trasmissione vocale e di dati.

IV. SFP vs. SFP vs. QSFP vs. OSFP

Poiché le richieste di rete continuano a intensificarsi, l'evoluzione dei ricetrasmettitori ottici ha portato a una famiglia di moduli, ciascuno progettato per supportare velocità di dati progressivamente più elevate. Mentre i moduli SFP hanno gettato le basi per i ricetrasmettitori compatti e plug hot-pluggable, sono emerse successive iterazioni per soddisfare la domanda insaziabile di larghezza di banda. Comprendere le distinzioni tra questi fattori di forma è cruciale per la progettazione e l'aggiornamento delle reti ad alte prestazioni.

Tipo di modulo	Nome e cognome	Velocità dati tipica	Caratteristiche chiave	Applicazioni comuni
SFP	Piccolo fattore di fattore	1 Gbps	Predecessore compatto, a caldo, predecessore a SFP.	Gigabit Ethernet, canale in fibra 1g, switch/router/server di collegamento.
SFP	Collegamento a fatica a forma di piccola forma migliorata	10 Gbps	Dimensioni fisicamente simili a SFP, una velocità più alta, sposta un po 'di condizionamento del segnale su host.	10 gigabit Ethernet, collegamenti a switch server-to-tor, collegamenti inter-switch nei data center.
QSFP	Quad piccolo fattore di fattore pluggable plus	40 Gbps	Trasmette corsie da 4 x 10 gbps, densità più alta di 4x SFP.	40 Gigabit Ethernet, Infiniband, uplink ad alta larghezza di banda.
QSFP28	Quad piccolo fattore a forma di forma pluggable 28	100 Gbps	Trasmette corsie da 4 x 25 gbps.	100 Gigabit Ethernet, Interconnects Data Center, collegamenti di rete core.
QSFP56	Quad piccolo fattore di fattore pluggable 56	200 Gbps	Trasmette 4 x 50 gbps PAM4.	200 Gigabit Ethernet, reti di data center di prossima generazione.
QSFP-DD	Quad piccoli fattori a forma di fattore doppia densità	200/400/800 Gbps	Raddoppia le corsie elettriche a 8, fattore di forma simile a QSFP.	Data center ad alta densità, reti cloud.
OSFP	Pluggibile ottale di fattore a forma di piccola forma	400/800 Gbps	Supporta 8 corsie elettriche, leggermente più grandi di QSFP-DD per una migliore gestione termica.	Distribuzioni da 400 g e future da 800 g all'avanguardia, data center iperscale.

E. Quando utilizzare quale: scenari di applicazione e requisiti di rete

La scelta tra SFP, SFP, QSFP e OSFP dipende interamente dai requisiti di rete specifici:

SFP (1 Gbps) : Ideale per le tradizionali connessioni Ethernet Gigabit, apparecchiature di rete più vecchie e scenari in cui è sufficiente 1 larghezza di banda Gbps, come reti di ufficio di base o dispositivi di collegamento.
SFP (10 Gbps) : Lo standard per 10 gigabit Ethernet. Essenziale per il collegamento dei server agli switch di top-of-rack (TOR), collegamenti inter-switch all'interno di un data center e reti backbone aziendale in cui 10 Gbps sono il requisito di velocità corrente.
QSFP (40/100/200/400 Gbps) :
- QSFP (40 Gbps) : Utilizzato per aggregare collegamenti 10G, connessioni a commutazione e utensili ad alta larghezza di banda nei data center.
- QSFP28 (100 Gbps) : Il cavallo di lavoro per interconnessioni da data center da 100 g, collegamenti di rete core e connettività del server ad alta densità.
- QSFP56/QSFP-DD (200/400/800 GBPS) : Cruciale per i data center iperscale, i fornitori di cloud e applicazioni estremamente ad alta larghezza di banda in cui la massima densità della porta e la larghezza di banda sono fondamentali.
OSFP (400/800 GBP) : Utilizzato anche per implementazioni da 400 G e future da 800 g all'avanguardia, in particolare laddove la gestione termica e la prova futura sono considerazioni chiave, spesso in data center su larga scala e reti di fornitori di servizi.

In sintesi, poiché le velocità di rete continuano ad accelerare, ogni fattore di forma del ricetrasmettitore svolge un ruolo vitale a diversi livelli dell'infrastruttura di rete, garantendo che le richieste di larghezza di banda siano soddisfatte in modo efficiente ed economico.

V. Applicazioni dei moduli SFP

L'adozione diffusa e l'evoluzione continua dei moduli SFP derivano dal loro ruolo critico in una vasta gamma di ambienti di networking. La loro versatilità, combinata con la loro capacità di supportare varie velocità e distanze, li rende componenti indispensabili in quasi ogni aspetto della moderna infrastruttura digitale.

A. Data center

I data center sono forse i più importanti beneficiari della tecnologia SFP. In questi ambienti ad alta densità e ad alta larghezza di banda, gli SFP sono cruciali per:

Connettività del server : Collegamento dei singoli server agli switch di top di rack (TOR), consentendo il trasferimento di dati ad alta velocità per macchine, applicazioni e memoria virtuali.
Collegamenti inter-switch (ISL) : Fornire connessioni ad alta larghezza di banda tra diversi livelli di switch (ad es. Accesso all'aggregazione, aggregazione al core) all'interno del data center, garantendo un rapido flusso di dati attraverso il tessuto di rete.
Data Center Interconnect (DCI) : Per la connessione dei data center separati geograficamente, utilizzando spesso i moduli QSFP a margine di velocità a lungo termine (come 1000Base-LX/LH o ZX) o moduli QSFP a velocità superiore per ponte su distanze su fibra singola.
Reti dell'area di stoccaggio (SANS) : Gli SFP in fibra canale vengono utilizzati specificamente in SANS per collegare i server agli array di archiviazione, facilitando l'accesso ai dati a blocchi ad alta velocità per applicazioni critiche.

B. Enterprise Networks (LAN/WAN)

I moduli SFP sono fondamentali per la progettazione e il funzionamento delle reti di aree locali (LAN) e delle reti di ampie aree (WAN), dalle piccole imprese alle grandi società.

Spina dorsale del campus : Collegamento di edifici o dipartimenti diversi all'interno di una grande rete del campus, spesso utilizzando SFP in fibra singola per distanze più lunghe.
Livelli di distribuzione e accesso : Fornire uplink ad alta velocità dagli switch di livello di accesso (collegamento dei dispositivi dell'utente finale) agli switch di livello di distribuzione, garantendo le prestazioni della rete per un gran numero di utenti.
Backhaul Wireless Access Point : Nelle distribuzioni più grandi, SFPS può essere utilizzato per collegare i punti di accesso wireless ad alta capacità all'infrastruttura di rete cablata.
Collegamento dell'attrezzatura legacy : 1000Base-T SFPS consente a moderni switch in fibra ottica di connettersi a dispositivi o segmenti basati su rame più vecchi della rete.

C. Telecomunicazioni (FTTH, Metro Ethernet)

L'industria delle telecomunicazioni si basa fortemente sui moduli SFP per la fornitura di servizi ad alta velocità a case e aziende.

Fibra a casa (FTTH) : I BIDS SFP sono comunemente usati nelle reti ottiche passive (PONS) per le distribuzioni FTTH, consentendo la comunicazione bidirezionale su un singolo filo in fibra, che riduce i costi di distribuzione delle fibre.
Metro Ethernet : SFPS, comprese le varianti CWDM e DWDM, sono parte integrante delle reti metropolitane (MANS), consentendo ai fornitori di servizi di fornire servizi Ethernet ad alta larghezza di banda nelle aree urbane e suburbane. Consentono un uso efficiente dell'infrastruttura in fibra multiplexing di più servizi su una singola fibra.
Backhaul mobile : Collegamento delle stazioni di base cellulare alla rete di base, garantendo il trasferimento di dati ad alta velocità per la comunicazione mobile.

D. Rete di area di stoccaggio (SAN)

Come menzionato brevemente, Sans è un'area di applicazione critica per i moduli SFP specializzati.

Connettività del canale in fibra : SFPS Fiber Channel (ad es. 1g, 2G, 4G, 8G, 16G Fiber Channel) sono specificamente progettati per il protocollo del canale in fibra, che è ottimizzato per il trasferimento di dati a bassa latenza ad alta velocità tra server e dispositivi di archiviazione condivisi. Questi moduli sono essenziali per garantire le prestazioni e l'affidabilità dei sistemi di archiviazione mission-critical.

E. Ethernet industriale

Oltre agli ambienti IT tradizionali, i moduli SFP si trovano sempre più in contesti industriali, in cui la rete robusta e affidabile è cruciale per i sistemi di automazione e controllo.

Sistemi di controllo industriale : Collegamento di PLC (controller logici programmabili), sensori e attuatori negli impianti di produzione, fabbriche intelligenti e reti energetiche.
Ambienti difficili : Gli SFP di livello industriale sono progettati per resistere a temperature estreme, vibrazioni e interferenze elettromagnetiche, garantendo un funzionamento di rete stabile in condizioni industriali impegnative.
Connettività a distanza : Fornire comunicazioni affidabili su lunghe distanze all'interno di grandi complessi industriali in cui il cablaggio di rame sarebbe poco pratico o suscettibile alle interferenze.

In sostanza, dal nucleo di Internet al pavimento della fabbrica, i moduli SFP sono gli eroi non celebrati che forniscono le interfacce ottiche ed elettriche necessarie, consentendo il flusso di dati senza soluzione di continuità e ad alta velocità che sostiene il nostro mondo interconnesso.

Vi. Scegliere il modulo SFP giusto

La selezione del modulo SFP appropriato è una decisione critica che influisce direttamente sulle prestazioni della rete, l'affidabilità e il rapporto costo-efficacia. Con l'ampia varietà di tipi SFP disponibili, fare una scelta informata richiede un'attenta considerazione di diversi fattori chiave.

A. Considerazioni sulla compatibilità (blocco del fornitore, SFPS di terze parti)

Uno degli aspetti più cruciali nella scelta di un modulo SFP è la compatibilità.

Blocco del fornitore : Molti produttori di apparecchiature di rete (ad es. Cisco, Juniper, HP) implementano la codifica proprietaria nei loro ricetrasmettitori, il che significa che i loro dispositivi possono emettere avvertimenti o addirittura rifiutare di operare con SFP da altri fornitori. Questa pratica, nota come blocco dei fornitori, può limitare le tue scelte e aumentare i costi.
SFP di terze parti : I produttori SFP di terze parti di alta qualità producono moduli pienamente conformi agli standard MSA (Accordo multi-fonte) e sono codificati per essere compatibili con i principali marchi di apparecchiature di rete. Questi possono offrire significativi risparmi sui costi senza compromettere le prestazioni, a condizione che provengano da fornitori affidabili. Verifica sempre la compatibilità degli SFP di terze parti con il modello specifico del dispositivo di rete prima dell'acquisto.

B. Requisiti di rete (velocità dei dati, distanza, tipo di fibra)

I requisiti tecnici fondamentali della rete impongono il tipo di SFP necessario.

Velocità dati : Determina la larghezza di banda richiesta per il tuo link. Hai bisogno di 1 Gbps (SFP), 10 Gbps (SFP), 40 Gbps (QSFP), 100 Gbps (QSFP28) o anche velocità più elevate (QSFP-DD, OSFP)? Questo è il filtro principale per la selezione.
Distanza : Quanto sono distanti i due dispositivi connessi?
- Per brevi distanze (ad es. All'interno di un rack o di una singola stanza), potrebbero essere sufficienti SFP di rame (1000Base-T) o SFP in fibra a breve portata (1000Base-SX).
- Per le media distanze (ad es. All'interno di un edificio o del campus), sono comuni SFP in fibra a lungo termine (1000Base-LX/LH).
- Per distanze estese (ad esempio, tra edifici, in una città), possono essere necessari SFPS estesi (1000Base-Zx) o DWDM SFPS.
Tipo di fibra :
- Fibra multi-modalità (MMF) : Usato per distanze più brevi, in genere con SFPS. Assicurarsi che l'SFP corrisponda alla dimensione del core e alla larghezza di banda modale del cavo MMF (ad es. OM1, OM2, OM3, OM4, OM5).
- Fibra a singola modalità (SMF) : Usato per distanze più lunghe, in genere con SFPS LX/LH, ZX, BIDI, CWDM o DWDM.

C. Fattori ambientali (temperatura, grado industriale)

Considera l'ambiente operativo in cui verrà distribuito il modulo SFP.

Intervallo di temperatura : SFPS standard operano entro intervalli di temperatura commerciale (da 0 ° C a 70 ° C). Tuttavia, per le distribuzioni in spazi incondizionati, recinti esterni o impostazioni industriali, potrebbe essere necessario SFP di livello industriale (Spesso valutato per -40 ° C a 85 ° C) per garantire un funzionamento affidabile in fluttuazioni di temperatura estrema.
Umidità e vibrazioni : Sebbene meno comuni, alcuni SFP specializzati sono progettati per resistere a livelli più elevati di umidità o vibrazione, che potrebbero essere fondamentali in alcune applicazioni industriali o all'aperto.

D. Costo vs. Performance

Il bilanciamento dei costi e delle prestazioni è sempre una considerazione.

Esigenze di performance : Non scendere a compromessi sulle prestazioni se l'applicazione richiede un'alta larghezza di banda e bassa latenza. Under-specificando un SFP può portare a colli di bottiglia di rete e scarsa esperienza dell'utente.
Vincoli di bilancio : Sebbene gli SFP OEM autentici possano essere costosi, opzioni di terze parti rispettabili spesso forniscono un'alternativa economica senza sacrificare la qualità o le prestazioni. Valuta il costo totale della proprietà, inclusi potenziali aggiornamenti e manutenzione futuri.

E. Importanza di DDM/DOM per il monitoraggio

Il monitoraggio diagnostico digitale (DDM) o il monitoraggio ottico digitale (DOM) è una caratteristica cruciale che dovrebbe essere prioritaria durante la selezione di SFP, in particolare per i collegamenti critici.

Monitoraggio in tempo reale : DDM/DOM consente agli amministratori di rete di monitorare i parametri chiave come potenza di trasmissione ottica, potenza di ricezione ottica, corrente di polarizzazione laser, temperatura e tensione di alimentazione in tempo reale.
Risoluzione proattiva dei problemi : Questi dati sono preziosi per identificare potenziali problemi prima di causare interruzioni di rete (ad esempio, degradare la potenza ottica che indica un connettore sporco o un modulo di fallimento).
Manutenzione predittiva : Monitorando le tendenze delle prestazioni SFP, gli amministratori possono programmare la manutenzione in modo proattivo, prevenendo tempi di inattività imprevisti.
Analisi del budget del collegamento : I dati DDM aiutano a verificare il budget del collegamento ottico e garantire che la potenza del segnale rientri nei limiti accettabili per una comunicazione affidabile.

Valutando attentamente questi fattori, i professionisti della rete possono selezionare i moduli SFP più adatti che soddisfano i loro requisiti tecnici specifici, i vincoli di bilancio e le esigenze operative, garantendo un'infrastruttura di rete robusta ed efficiente.

Vii. Installazione e manutenzione

Una corretta installazione e manutenzione diligente sono cruciali per massimizzare la durata della vita e garantire le prestazioni affidabili dei moduli SFP all'interno dell'infrastruttura di rete. Mentre gli SFP sono progettati per facilità d'uso, aderire alle migliori pratiche può prevenire problemi comuni ed estendere la loro efficienza operativa.

A. Best practice per l'installazione

L'installazione di un modulo SFP è generalmente semplice a causa del suo design a caldo, ma alcune pratiche chiave dovrebbero essere sempre seguite:

Maneggiare con cura : Moduli SFP, in particolare le loro interfacce ottiche, sono componenti sensibili. Gestiscili sempre con il loro involucro di metallo ed evita di toccare la porta ottica o i perni elettrici.
La pulizia è fondamentale :: Prima di inserire un SFP o collegare un cavo in fibra ottica, assicurarsi che sia la porta ottica dell'SFP che le termini del connettore in fibra siano pulite. Anche le particelle di polvere microscopiche possono degradare significativamente le prestazioni ottiche. Utilizzare strumenti di pulizia in fibra ottica specializzati (ad es. Salviette senza lanugine e fluido di pulizia o detergenti con un clic).
Orientamento corretto : La maggior parte degli SFP ha un orientamento specifico per l'inserimento. Assicurarsi che il modulo sia allineato correttamente con la porta sul dispositivo di rete. Dovrebbe scivolare senza intoppi con una spinta delicata fino a quando non fa clic in posizione. Non forzare mai un SFP in una porta.
Proteggere il chiavistello : Una volta inserito, assicurarsi che il meccanismo di aggancio dell'SFP (se presente) sia adeguatamente coinvolto per proteggerlo nella porta. Per SFP in fibra ottica, collegare i connettori in fibra LC fino a quando non fanno clic in modo sicuro nelle porte ottiche del modulo.
Abbina il ricetrasmettitore e i tipi di fibre : Verificare sempre che il modulo SFP (ad es. Modello o in modalità singola) corrisponda al tipo di cavo in fibra ottica utilizzato. I componenti non corrispondenti porteranno a un fallimento del collegamento.
Protezione ESD : Utilizzare sempre le precauzioni anti-statiche (ad es. Un cinturino da polso ESD) durante la gestione di SFP per prevenire danni a causa della scarica elettrostatica.

B. Risoluzione dei problemi di SFP comuni

Nonostante una corretta installazione, a volte possono sorgere problemi. Qui ci sono problemi comuni relativi a SFP e passaggi iniziali di risoluzione dei problemi:

1. Collegare verso il basso : Questo è il problema più comune, che indica alcuna connessione attiva.

Controllare le connessioni fisiche : Assicurarsi che entrambe le estremità della fibra o il cavo di rame siano saldamente collegati agli SFP e che gli SFP siano completamente seduti nelle rispettive porte.
Verifica la compatibilità SFP : Conferma che entrambi gli SFP sono compatibili tra loro (ad esempio, stessa velocità, lunghezza d'onda e tipo di fibra) e con i dispositivi di rete a cui sono collegati.
Ispezionare fibra/cavo : Verificare eventuali danni visibili al cavo in fibra ottica (nodi, tagli) o cavo di rame.
Connettori puliti : Le terminazioni di fibre sporche sono una causa frequente di problemi di collegamento. Pulire sia la porta ottica dell'SFP che il connettore in fibra.
Componenti di scambio : Se possibile, prova a scambiare SFP con uno noto buono o prova l'SFP in una porta diversa sull'interruttore. Inoltre, prova un cavo in fibra diverso.
Controllare i dati DDM/DOM : Se disponibile, utilizzare DDM/DOM per verificare la trasmissione ottica e ricevere livelli di potenza. La potenza di ricezione bassa spesso indica un connettore sporco, una fibra difettosa o un problema con la trasmissione SFP.
Configurazione della porta : Assicurarsi che la porta switch sia abilitata e configurata correttamente (ad es. Speed, impostazioni duplex).

2. Errori CRC (errori di controllo della ridondanza ciclica) : Questi indicano pacchetti di dati danneggiati, spesso a causa di problemi di integrità del segnale.

Connettori sporchi : Una causa primaria. Pulire accuratamente tutte le connessioni ottiche.
Fibra difettosa : La fibra danneggiata o di scarsa qualità può introdurre errori. Test o sostituire la fibra.
Problemi di distanza/attenuazione : Il collegamento potrebbe essere troppo lungo per il tipo SFP o potrebbe esserci una perdita eccessiva del segnale (attenuazione) nella fibra. Controllare il budget del collegamento e i valori DDM.
SFP difettoso : L'SFP stesso potrebbe essere difettoso. Prova a scambiarlo.

3. Problemi di potere : Modulo SFP non riconosciuto o che mostra una bassa potenza.

Potenza insufficiente dall'host : Assicurarsi che la porta del dispositivo di rete fornisca energia adeguata.
SFP difettoso : Lo stesso SFP potrebbe disegnare troppo potere o essere difettoso.
Surriscaldamento : Se l'SFP si surriscalda, potrebbe ridurre l'uscita di potenza o chiudere. Garantire il flusso d'aria adeguato attorno al dispositivo di rete.

C. Pulizia e cura delle interfacce ottiche

Le interfacce ottiche di SFP e connettori in fibra sono estremamente sensibili alla contaminazione. Una singola particella di polvere può bloccare o disperdere la luce, portando a una significativa perdita del segnale e degradazione delle prestazioni.

Pulire sempre prima di connettersi : Rendilo una pratica standard per pulire le termine delle fibre e le porte SFP ogni volta che le collegate.
Utilizzare strumenti di pulizia adeguati : Investire in salviette di pulizia in fibra ottica di alta qualità, senza lanugine, fluido per la pulizia (ad es. Alcool isopropilico specifico per le fibre ottiche) o detergenti in fibra con un clic dedicati.
Non usare mai aria compressa : L'aria compressa può spingere ulteriormente i contaminanti nel connettore o nella porta SFP.
Mantieni i tappi della polvere : Quando non in uso, mantieni sempre i tappi di polvere protettivi su entrambi i moduli SFP e sui cavi in fibra ottica per prevenire la contaminazione.

D. Considerazioni sulla sicurezza (sicurezza laser)

I moduli SFP utilizzano laser per la trasmissione ottica, che possono comportare un rischio per la sicurezza se gestiti in modo improprio.

Radiazione laser invisibile : La luce emessa dai ricetrasmettitori in fibra ottica è spesso invisibile all'occhio umano, rendendolo particolarmente pericoloso.
Non guardare mai direttamente in una porta ottica : Non guardare mai direttamente in una porta ottica di SFP attiva o nell'estremità di un cavo in fibra ottica collegato. Ciò può causare danni agli occhi gravi e permanenti.
Segui etichette di sicurezza : Aderiscono sempre agli avvertimenti e alle etichette di sicurezza laser sui moduli SFP e sulle apparecchiature di rete.
Utilizzare l'attrezzatura adeguata : Durante il test o la risoluzione dei problemi, utilizzare un misuratore di potenza ottico o altre apparecchiature appropriate progettate per i test in fibra ottica, piuttosto che un'ispezione visiva diretta.

Seguendo queste linee guida di installazione e comprendendo le fasi comuni di risoluzione dei problemi, gli amministratori di rete possono garantire la longevità e le prestazioni di picco dei loro moduli SFP, contribuendo a una rete stabile ed efficiente.

Viii. Tendenze future nella tecnologia SFP

Il mondo del networking è in uno stato di evoluzione perpetuo, guidato dalla richiesta incessante di una maggiore larghezza di banda, una latenza inferiore e una maggiore efficienza. La tecnologia SFP, essendo in prima linea nella connettività ottica, si adatta continuamente a queste esigenze. Diverse tendenze chiave stanno modellando il futuro dei moduli SFP e le loro controparti più avanzate.

A. velocità più elevate (ad es. SFP-DD)

La tendenza più importante è la spinta continua per velocità dati più elevate. Man mano che le reti di 100 Gbps e 400 Gbps diventano più comuni, l'industria sta già guardando verso la prossima generazione di velocità.

800 gbps e oltre : Moduli come QSFP-DD (doppia densità a doppia densità a doppia densità di factor a forma di forma) e OSFP (pluggable ottale a factor a forma di piccola forma) stanno guidando la carica per 400 Gbps e vengono attivamente sviluppati per 800 Gbps e persino 1,6 Tbps. Questi progressi si ottengono aumentando il numero di corsie elettriche e impiegando schemi di modulazione più complessi (come PAM4).
SFP-DD (doppia densità collegabile in formato piccolo) : Questo è un fattore di forma emergente che mira a portare densità e velocità più elevate (ad es. 50 Gbps, 100 Gbps) al tradizionale fattore di forma SFP raddoppiando il numero di corsie elettriche. Ciò consente una maggiore larghezza di banda all'interno dell'impronta SFP familiare, offrendo un percorso di aggiornamento convincente per l'infrastruttura esistente basata su SFP.

B. Integrazione con funzionalità avanzate

I moduli SFP futuri non riguardano solo velocità; Stanno anche incorporando più intelligenza e funzionalità avanzate.

DDM/DOM migliorato : Sebbene DDM/DOM sia già comune, aspettatevi una diagnostica in tempo reale più sofisticate, analisi predittive e persino capacità di auto-guarigione da integrare nei ricetrasmettitori. Ciò consentirà un monitoraggio ancora più granulare e una gestione proattiva della rete.
Caratteristiche di sicurezza : Man mano che la sicurezza della rete diventa fondamentale, i ricetrasmettitori possono includere funzionalità di sicurezza incorporate, come capacità di crittografia o meccanismi di autenticazione migliorati, per proteggere i dati sul livello fisico.
Minore consumo di energia : Con la crescente densità delle apparecchiature di rete e l'aumento dei costi energetici, l'efficienza energetica rimane un obiettivo di progettazione critica. I futuri SFP continueranno a concentrarsi sulla riduzione del consumo di energia per bit, contribuendo a data center più verdi e a minori spese operative.

C. Ruolo nelle reti 5G e IoT

La proliferazione della tecnologia wireless 5G e la massiccia espansione di Internet of Things (IoT) stanno creando richieste senza precedenti alle infrastrutture di rete e i moduli SFP stanno svolgendo un ruolo vitale nell'abilitare queste trasformazioni.

5G Backhaul : I moduli SFP e QSFP sono essenziali per le connessioni di backhaul ad alta larghezza di banda che collegano le stazioni di base 5G alla rete principale. Man mano che le reti 5G si evolvono, gli SFP a più velocità saranno cruciali per la gestione dell'immenso traffico di dati generato da una banda larga mobile migliorata, una comunicazione a bassa latenza ultra affidabile e una massiccia comunicazione di tipo macchina.
EDGE CALCING : L'ascesa del bordo computing, che avvicina l'elaborazione all'origine dati, si basa fortemente sulla connettività affidabile ad alta velocità. Gli SFP sono fondamentali nel collegare i data center e i dispositivi, garantendo la bassa latenza per le applicazioni critiche dell'IoT.
IoT industriale (IIoT) : In contesti industriali, i moduli SFP robusti e ad alta velocità stanno consentendo la distribuzione di sensori e dispositivi IIoT, facilitando la raccolta e il controllo dei dati in tempo reale per fabbriche intelligenti e sistemi automatizzati.

D. continua miniaturizzazione ed efficienza energetica

La tendenza verso i fattori di forma più piccoli e la riduzione del consumo di energia persiste.

Impronte più piccole : Mentre gli SFP sono già compatti, l'unità per una maggiore densità della porta continuerà a spingere per progetti di ricetrasmettitore ancora più piccoli, consentendo ai produttori di apparecchiature di rete di imballare più connettività in meno spazio.
Efficienza energetica : La ricerca e lo sviluppo si concentrano sull'ottimizzazione dei componenti ottici ed elettrici all'interno di SFP per consumare meno energia mantenendo o aumentando le prestazioni. Ciò è fondamentale per la gestione della dissipazione del calore in ambienti ad alta densità e ridurre l'impronta di carbonio dei data center.

In conclusione, la tecnologia SFP è tutt'altro che statica. È un campo dinamico che continua a innovare, spingendo i confini della velocità, dell'efficienza e dell'intelligenza per soddisfare le esigenze in continua crescita del nostro mondo interconnesso, dai data center iperscale ai più lontani tratti di 5G e IoT.

Ix. Conclusione

A. Riepilogo dell'importanza e della versatilità di SFP

In questo articolo, abbiamo esplorato il mondo sfaccettato dei moduli SFP, dal loro ruolo fondamentale nella rete moderna alla loro intricata anatomia e diverse applicazioni. Abbiamo iniziato riconoscendo gli SFP come "spina dorsale" della connettività, consentendo la conversione senza soluzione di continuità dei segnali elettrici agli impulsi ottici e viceversa. La loro natura a caldo, compatto e versatile li ha resi componenti indispensabili praticamente in ogni ambiente di rete.

Abbiamo approfondito i vari tipi, classificandoli per velocità di dati (100base, 1000base), lunghezza d'onda/distanza (SR, LR, ER, Bidi, CWDM/DWDM) e applicazioni specializzate (Fiber Channel, SONET/SDH). L'evoluzione da GBIC a SFP, e quindi a varianti di velocità più elevata come SFP, QSFP e OSFP, evidenzia la guida continua del settore per una maggiore larghezza di banda ed efficienza. Abbiamo visto come questi moduli sono fondamentali tra i data center, le reti aziendali, le telecomunicazioni, le reti dell'area di archiviazione e persino le impostazioni industriali, fornendo le interfacce necessarie per il flusso di dati ad alta velocità.

Inoltre, abbiamo esaminato le considerazioni cruciali per la scelta del giusto SFP, sottolineando la compatibilità, i requisiti di rete, i fattori ambientali e il ruolo inestimabile di DDM/DOM per il monitoraggio. Infine, abbiamo coperto le migliori pratiche per l'installazione, la risoluzione dei problemi di problemi e l'importanza della pulizia meticolosa e della sicurezza laser.

B. Pensieri finali sul suo ruolo nell'evoluzione dei paesaggi della rete

The SFP module, in its various iterations, is more than just a piece of hardware; it's a testament to the modularity and adaptability required in an ever-accelerating digital world. La sua capacità di fornire una connettività flessibile, scalabile ed economica ha permesso alle infrastrutture di rete di evolversi senza revisioni costanti e dirompenti. Mentre guardiamo al futuro, le tendenze verso velocità ancora più elevate (800 Gbps e oltre con SFP-DD, QSFP-DD, OSFP), l'integrazione di caratteristiche avanzate come la diagnostica e la sicurezza migliorate e il loro ruolo fondamentale nel consentire le reti 5G e IoT, sottolineano la permanenza permanente e la continua tecnologia SFP.

Questi piccoli, ma potenti, i ricetrasmettitori continueranno ad essere al centro del nostro mondo interconnesso, facilitando silenziosamente gli enormi flussi di dati che alimentano tutto, dal cloud computing ai sistemi autonomi.

C. Call to Action/Further Reading

Understanding SFP modules is a foundational step for anyone involved in network design, deployment, or maintenance. To deepen your knowledge, consider exploring:

Specific MSA documents : For detailed technical specifications.
Vendor compatibility matrices : To ensure seamless integration with your existing equipment.
Fiber optic cabling standards : To understand the nuances of different fiber types and their impact on SFP performance.
Emerging transceiver technologies : Keep an eye on developments in 800G and beyond to stay ahead of the curve in network evolution.
