SFP: dai principi di base agli scenari applicativi

Cosa è SFP ?

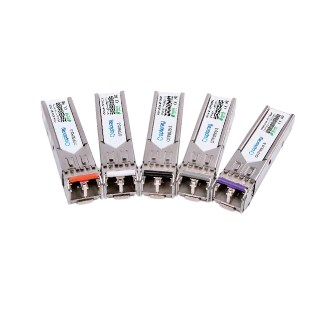

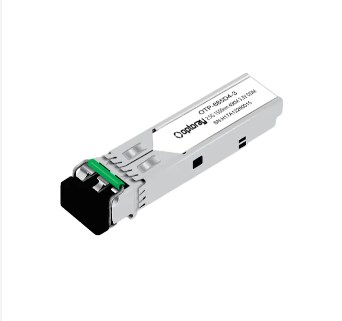

SFP , o Small Form-factor Pluggable, è un modulo ricetrasmettitore ottico compatto e hot plug ampiamente utilizzato nelle moderne apparecchiature di rete. Lo scopo principale dei moduli SFP è fornire interfacce di rete flessibili, consentendo ai dispositivi di rete di cambiare rapidamente tipo di fibra o velocità di trasmissione senza sostituire l'intero dispositivo. Con la crescita di data center, reti aziendali e comunicazioni di telecomunicazioni, SFP è diventato un componente chiave che collega switch, router, server e reti in fibra. Nelle apparecchiature di rete tradizionali, diversi tipi di fibra o velocità di trasmissione richiedono solitamente interfacce fisse, rendendo scomodi aggiornamenti o espansioni. Il design collegabile di SFP I moduli consentono una facile sostituzione e aggiornamento supportando più tipi di fibra, velocità di trasmissione e distanze. Questa flessibilità rende SFP indispensabile nella moderna costruzione di reti.

Principi del modulo SFP

Struttura interna dei moduli SFP

Un modulo SFP è costituito principalmente da un convertitore ottico-elettrico, un trasmettitore, un ricevitore e un chip di controllo. Il convertitore ottico-elettrico converte i segnali elettrici in segnali ottici e viceversa, che è la funzione principale di SFP moduli. Il trasmettitore invia i dati attraverso la fibra sotto forma di segnali luminosi, mentre il ricevitore converte i segnali luminosi in entrata in segnali elettrici per i dispositivi di rete. Il chip di controllo gestisce la comunicazione tra il modulo e il dispositivo, monitora le prestazioni e regola i parametri operativi. Ad esempio, può monitorare la temperatura, la tensione e la qualità del segnale in tempo reale, garantendo il funzionamento ottimale del modulo. I moderni moduli SFP supportano anche il monitoraggio diagnostico digitale (DDM), consentendo agli amministratori di monitorare in remoto le prestazioni di trasmissione e lo stato del modulo.

Come SFP esegue la conversione ottico-elettrica

La funzione principale di SFP è la conversione ottico-elettrica. All'estremità trasmittente, un diodo laser converte i segnali elettrici in segnali ottici, che viaggiano attraverso la fibra fino all'estremità ricevente. Il ricevitore riconverte questi segnali ottici in segnali elettrici per l'elaborazione. Durante questo processo, il modulo garantisce l'integrità e la stabilità del segnale per evitare perdite di dati o ritardi di trasmissione. Diversi moduli SFP implementano la conversione ottico-elettrica in modo diverso. I moduli SFP a corto raggio utilizzano solitamente laser a emissione superficiale a cavità verticale (VCSEL), che sono economici ed efficienti dal punto di vista energetico. I moduli SFP a lungo raggio utilizzano spesso laser a feedback distribuito (DFB), che supportano distanze maggiori con un'attenuazione del segnale inferiore.

Principio di funzionamento dei moduli SFP

Il funzionamento di un modulo SFP può essere riassunto nei seguenti passaggi: 1. Il dispositivo di rete invia un segnale elettrico al trasmettitore SFP. 2. Il laser del trasmettitore converte il segnale elettrico in un segnale ottico e lo invia attraverso la fibra. 3. Il segnale ottico viaggia attraverso la fibra fino al ricevitore. 4. Il ricevitore riconverte il segnale ottico in un segnale elettrico per il dispositivo di rete. 5. Il chip di controllo monitora lo stato del modulo e fornisce dati sulle prestazioni tramite la diagnostica digitale. I moduli SFP di alta qualità raggiungono bassa latenza, bassi tassi di errore e trasmissione affidabile anche in ambienti di rete complessi e temperature variabili.

Tipi di interfaccia in fibra SFP

Tipi comuni di interfaccia SFP

La scelta della giusta interfaccia in fibra è fondamentale. Le interfacce SFP comuni includono connettori LC e SC: - Connettore LC : Fattore di forma ridotto, adatto per reti ad alta densità, comunemente utilizzato nei data center e nelle LAN aziendali. - connettore SC : Più grande ma più stabile, adatto per reti industriali e trasmissioni a lunga distanza. Altre interfacce, come MT-RJ e MU, vengono utilizzate in scenari industriali specializzati o ad alta densità. La compatibilità del connettore e la durata dell'inserimento sono fattori importanti nella scelta di un modulo SFP.

Impatto della scelta dell'interfaccia sulla trasmissione in rete

I tipi di interfaccia in fibra influiscono sia sulla compatibilità fisica che sulle prestazioni della rete. I connettori LC sono compatti e ideali per cablaggi ad alta densità, ma sono sensibili alle curve strette, che possono aumentare l'attenuazione del segnale. I connettori SC offrono connessioni stabili ma occupano più spazio. La scelta di un'interfaccia richiede la considerazione della scala della rete, della densità del cablaggio e delle future esigenze di espansione. Diversi tipi di connettori hanno anche requisiti di installazione e manutenzione diversi, che influiscono sull'efficienza operativa.

Compatibilità e standard

I moduli SFP seguono gli standard internazionali per garantire l'interoperabilità tra i fornitori. Gli standard comuni includono la serie IEEE 802.3, che copre velocità Ethernet, tipi di fibra e specifiche dei connettori. L'utilizzo di moduli SFP conformi allo standard garantisce una comunicazione stabile tra i dispositivi e previene i tempi di inattività della rete causati da connettori incompatibili.

Analisi della distanza di trasmissione SFP

Distanze di trasmissione supportate da diversi moduli SFP

I moduli SFP supportano distanze di trasmissione variabili a seconda del tipo di fibra e del laser. Gli SFP a corto raggio coprono tipicamente da diverse centinaia di metri a pochi chilometri, adatti per connessioni interne in reti aziendali e data center. Gli SFP a lungo raggio possono estendersi da decine a centinaia di chilometri, ideali per le reti di telecomunicazioni e interurbane.

Fattori che influenzano la distanza di trasmissione

La distanza di trasmissione è influenzata dal tipo di fibra, dall'attenuazione ottica, dalla temperatura ambientale, dalla qualità del connettore e dalle prestazioni del modulo. La fibra monomodale supporta la trasmissione a lunga distanza ma richiede prestazioni precise del modulo. La fibra multimodale è economica per brevi distanze ma presenta un'attenuazione maggiore. Fattori ambientali come la temperatura possono influenzare le prestazioni del laser e la potenza del segnale.

Scelta della distanza di trasmissione appropriata

La selezione di un modulo SFP dipende dalla topologia della rete, dall'ambiente di cablaggio e dai requisiti di trasmissione. Gli SFP multimodali a corto raggio sono economici per le connessioni interne del data center. Per i collegamenti interurbani sono necessari SFP monomodali a lungo raggio e per garantire una trasmissione stabile è necessario considerare la qualità della fibra e la compatibilità dei connettori.

Scenari applicativi SFP

Reti di data center

Nei moderni data center, SFP I moduli sono essenziali per connessioni di rete ad alta velocità, stabili e flessibili. I data center hanno spesso centinaia o migliaia di server che richiedono il trasferimento di grandi volumi di dati. I moduli SFP consentono agli amministratori di configurare in modo flessibile il tipo e la velocità della fibra in base alle esigenze del dispositivo, consentendo una rete scalabile e ad alta densità. I moduli SFP hot plug consentono inoltre manutenzione e aggiornamenti efficienti. Quando un server richiede un aggiornamento della fibra o della velocità, il modulo SFP può essere sostituito senza tempi di inattività, migliorando l'efficienza operativa.

LAN aziendali

Le reti aziendali coinvolgono più switch, router e dispositivi finali che richiedono una comunicazione LAN stabile. I moduli SFP consentono un'espansione flessibile della fibra e connessioni ad alte prestazioni. Ad esempio, i collegamenti tra edifici, il cablaggio di uffici a più piani, le videoconferenze o i trasferimenti di file di grandi dimensioni possono essere ottimizzati utilizzando diversi moduli SFP. La scelta del modulo SFP giusto riduce anche i costi di cablaggio. Gli SFP multimodali a corto raggio sono adatti alle connessioni intra-piano, mentre gli SFP monomodali a lungo raggio sono adatti ai collegamenti tra edifici o campus.

Operatori di telecomunicazioni e comunicazioni a lunga distanza

Le reti di telecomunicazioni e le reti metropolitane fanno molto affidamento sui moduli SFP. Le reti in fibra che coprono città o regioni richiedono moduli con elevata precisione, stabilità e bassa perdita ottica. Gli SFP monomodali a lungo raggio combinati con fibra di alta qualità consentono una trasmissione stabile su decine o centinaia di chilometri. Le interfacce standardizzate e il design hot plug consentono l'espansione o gli aggiornamenti della rete senza sostituire le apparecchiature esistenti, soddisfacendo in modo efficiente la crescente domanda di larghezza di banda.

Automazione industriale e applicazioni per dispositivi intelligenti

Con l’Industria 4.0 e la produzione intelligente, i dispositivi industriali richiedono reti altamente affidabili e in tempo reale. I moduli SFP collegano PLC, sistemi di controllo robotici, reti di monitoraggio e sensori. I moduli SFP di livello industriale resistono alle alte temperature, alla polvere e alle interferenze elettromagnetiche. Alcuni supportano intervalli di temperatura estesi e resistenza alle vibrazioni, garantendo una trasmissione affidabile in ambienti difficili.

Ottimizzazione e considerazioni sulle prestazioni SFP

Migliorare l'efficienza della trasmissione

Per massimizzare SFP prestazioni: - **Scegli il tipo di fibra appropriato** in base ai requisiti di distanza e velocità. - **Ottimizza il layout del cablaggio** per evitare curve strette e mantenere l'integrità del segnale. - **Monitorare lo stato del modulo** tramite diagnostica digitale per rilevare anomalie. - **Garantire la compatibilità dell'interfaccia** con le apparecchiature di rete per evitare cali di prestazioni.

Problemi comuni e risoluzione dei problemi

I problemi più comuni dell'SFP includono: - **Perdita di segnale o perdita di pacchetti**: causata da fibre piegate, connettori sporchi o moduli obsoleti. Pulire o sostituire secondo necessità. - **Il dispositivo non riesce a riconoscere il modulo**: verificare il tipo di interfaccia e la compatibilità della velocità. - **Anomalie di temperatura o surriscaldamento**: migliorare il raffreddamento o utilizzare moduli di livello industriale. La risoluzione sistematica dei problemi e la manutenzione regolare riducono i tassi di guasto e garantiscono un funzionamento stabile a lungo termine.

Migliori pratiche per l'utilizzo di SFP

Utilizza moduli conformi agli standard: IEEE o SFP certificati a livello internazionale garantiscono compatibilità e stabilità. - **Pianifica aggiornamenti di rete**: riserva slot e interfacce per ridurre i futuri costi di espansione. - **Pulire e ispezionare regolarmente i connettori in fibra**: evitare che polvere o contaminazione influenzino la qualità del segnale. - **Gestisci l'inventario dei moduli**: sostituisci tempestivamente i moduli obsoleti per mantenere la continuità della rete.

Conclusione

SFP i moduli sono indispensabili nelle reti moderne grazie alla loro flessibilità, compatibilità e capacità di ottimizzazione delle prestazioni. Sono ampiamente utilizzati nei data center, nelle LAN aziendali, nelle reti di telecomunicazioni e nell'automazione industriale. La comprensione dei principi SFP, dei tipi di interfaccia in fibra, delle distanze di trasmissione e degli scenari applicativi consente agli ingegneri di rete di selezionare e ottimizzare le soluzioni in modo efficace. Con l’evoluzione della tecnologia di rete e l’aumento della richiesta di dati, i moduli SFP continueranno a svolgere un ruolo fondamentale nel fornire connessioni ad alta velocità, affidabili e scalabili. Padroneggiare l'utilizzo, l'ottimizzazione delle prestazioni e la manutenzione garantisce alle aziende e agli operatori di ottenere una trasmissione di rete efficiente e stabile.
