Come vengono garantiti la durata e la stabilità dei ricetrasmettitori ottici?

Nelle moderne reti di comunicazione, ricetrasmettitore ottico s sono diventati un componente fondamentale indispensabile per la trasmissione dei dati. Che si tratti di interconnessione ad alta velocità nei data center o di trasmissione a lunga distanza in reti metropolitane e dorsali, i moduli ottici supportano il funzionamento efficiente dell'intera rete con la loro elevata larghezza di bea, bassa latenza e stabilità.

Struttura di base e classificazione dei moduli ottici

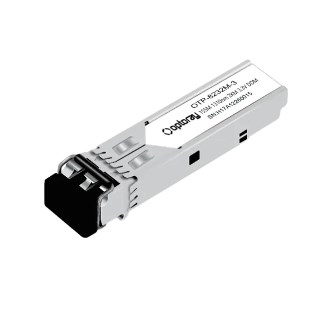

Un modulo ottico è un dispositivo di comunicazione che integra dispositivi ottici e circuiti elettronici. La sua funzione principale è convertire i segnali elettrici in segnali ottici, o viceversa, ottenendo così uno scambio di dati ad alta velocità tra le fibre ottiche e le apparecchiature di rete. Un tipico modulo ottico include un trasmettitore laser, un fotorilevatore, circuiti driver e ricevitore, interfacce ottiche e componenti di accoppiamento della fibra. Questi componenti principali sono strettamente integrati, offrendo ai moduli ottici vantaggi significativi nei termini di miniaturizzazione, basso consumo energetico e alta velocità.

In base alla distanza di trasmissione e agli scenari applicativi, i moduli ottici possono essere suddivisi in tipi a breve, media e lunga distanza. I moduli ottici a breve distanza vengono generalmente utilizzati per l'interconnessione dei server all'interno dei data center, i moduli ottici a media distanza sono adatti per l'interconnessione tra data center, mentre i moduli ottici a lunga distanza possono supportare la trasmissione dei dati tra città o addirittura provincia. Baseosi su diverse velocità di trasmissione e standard di interfaccia, i moduli ottici possono anche essere suddivisi in vari modelli per soddisfare le esigenze di diverse architetture di rete.

Principio di funzionamento dei moduli ottici

Il principio di funzionamento fondamentale di un modulo ottico è conversione del segnale fotoelettrico . All'estremità trasmittente, il modulo ottico converte il segnale elettrico in segnale ottico attraverso un laser e poi lo trasmette attraverso la fibra ottica; all'estremità ricevente, il modulo ottico riconverte il segnale ottico in segnale elettrico attraverso un fotorilevatore, garantendo la completa trasmissione delle informazioni. Il laser utilizza solitamente un laser a semiconduttore, che ha le caratteristiche di risposta ad alta velocità e lunghezza dell'onda stabile, mentre il fotorilevatore si basa su un fotodiodo, che può catturare con precisione l'intensità e la forma dell'onda del segnale ottico.

Durante la trasmissione del segnale, il modulo ottico integra anche varie funzioni di elaborazione elettronica, come amplificazione del segnale, equalizzazione e correzione degli errori, per garantire che i dati rimangano completi e affidabili durante la trasmissione ad alta velocità. I moduli ottici avanzati supportano anche funzioni diagnostiche digitali, in grado di monitorare la potenza ottica, la corrente, la tensione e la temperatura in tempo reale, fornendo un supporto dati accurato per il funzionamento e la manutenzione della rete.

Indicatori di prestazione dei moduli ottici

Quando si sceglie un modulo ottico, gli indicatori di prestazione sono fondamentali per valutarne la capacità e l'idoneità. Il primo è il velocità di trasmissione ; i moderni moduli ottici hanno velocità che vanno da centinaia di megabit a centinaia di gigabit, soddisfacendo le esigenze di diverse larghezze di banda di rete. In secondo luogo, la distanza di trasmissione è un fattore chiave. I moduli a breve distanza sono adatti per le interconnessioni all'interno dei data center, mentre i moduli a lunga distanza consentono la comunicazione tra città o addirittura paesi.

Anche il consumo energetico e la progettazione termica dei moduli ottici sono considerazioni importanti. Il laser ad alta potenza, pur consentendo distanze di trasmissione più lunghe, comporta un maggiore consumo di energia e requisiti di dissipazione del calore. Gli eccellenti design dei moduli ottici in genere ottimizzano il controllo dell'alimentazione e la gestione termica per garantire un funzionamento stabile a lungo termine. Stabilità della lunghezza d'onda and stabilità della potenza in uscita ottica sono anche parametri importanti per misurare la qualità dei moduli ottici, che influenzano direttamente sull'affidabilità della trasmissione e sulla stabilità della rete.

Caratteristiche applicative e vantaggi dei moduli ottici

Il più grande vantaggio dei moduli ottici risiede nella loro larghezza di banda elevata e bassa latenza . Possono garantire la qualità del segnale e la velocità di risposta della rete in scenari di trasmissione dati ad alta capacità. Rispetto ai collegamenti tradizionali via cavo in rame, i moduli ottici presentano vantaggi nei termini di resistenza alle interferenze elettromagnetiche, attenuazione del segnale e trasmissione a lunga distanza. Ciò rende i moduli ottici il componente preferito per il data center, reti di commutazione ad alta velocità e reti di accesso in fibra.

Inoltre, offrono moduli ottici flessibilità e scalabilità . Il design modulare consente alle apparecchiature di rete di sostituire o aggiornare i moduli ottici secondo necessità, soddisfacendo i requisiti di diverse velocità, distanze e lunghezze d'onda senza sostituire l'intero dispositivo. Questa flessibilità non solo riduce i costi operativi e di manutenzione, ma migliora anche l'efficienza dell'espansione della rete.

Tendenze di sviluppo futuro dei moduli ottici

Con il rapido sviluppo dei data center, del cloud computing e delle applicazioni di intelligenza artificiale, il ruolo dei moduli ottici nelle comunicazioni ad alta velocità sta diventando sempre più importante. Elevata larghezza di banda, basso consumo energetico, miniaturizzazione e intelligenza saranno le tendenze principali nella progettazione dei moduli ottici. L'integrazione delle funzioni di elaborazione digitale di livello superiore e la capacità di monitoraggio intelligente renderanno i moduli ottici non solo un canale per la trasmissione del segnale ma anche uno strumento importante per il funzionamento e la gestione della rete.

FAQ: domande frequenti sui ricetrasmettitori ottici

D1: I moduli ottici possono essere utilizzati in modo intercambiabile?

R: L'intercambiabilità dei moduli ottici dipende dai parametri dello standard di interfaccia, della velocità e della lunghezza d'onda. Potrebbero esserci differenze di compatibilità tra diversi produttori e modelli; la selezione dovrebbe basarsi sulle specifiche dell'apparecchiatura.

Q2: Quanto dura la vita tipica di un modulo ottico?

R: La durata di un modulo ottico è influenzata principalmente dallo stato operativo del laser, dalla temperatura ambientale e dalla frequenza di utilizzo. In generale, i moduli ottici di alta qualità possono funzionare per molti anni in normali condizioni di lavoro.

Q3: I moduli ottici generano molto calore?

R: I moduli ottici ad alta velocità e a lunga distanza hanno un consumo energetico maggiore e sono generalmente dotati di strutture di dissipazione del calore nella loro progettazione. La corretta disposizione e il controllo della temperatura ambiente possono garantire un funzionamento stabile.

Q4: I moduli ottici possono essere utilizzati con diversi tipi di fibre ottiche?

R: I moduli ottici sono generalmente progettati per fibre monomodali o multimodali. Prima dell'uso è necessario verificare che il tipo di fibra corrisponda al modulo; in caso contrario, potrebbe influire sulle prestazioni di trasmissione.
